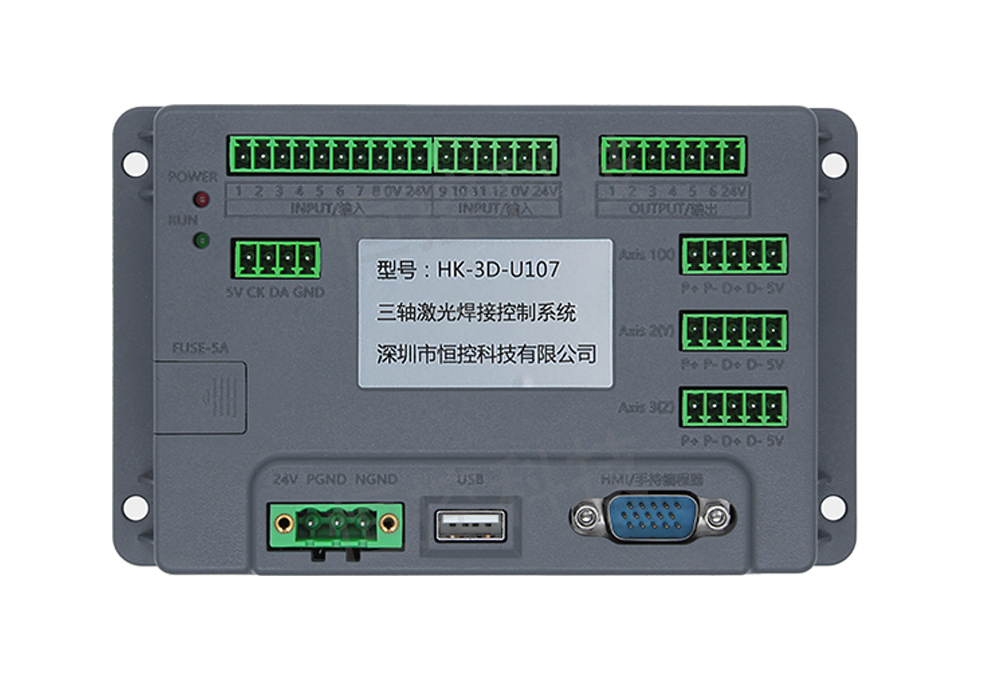

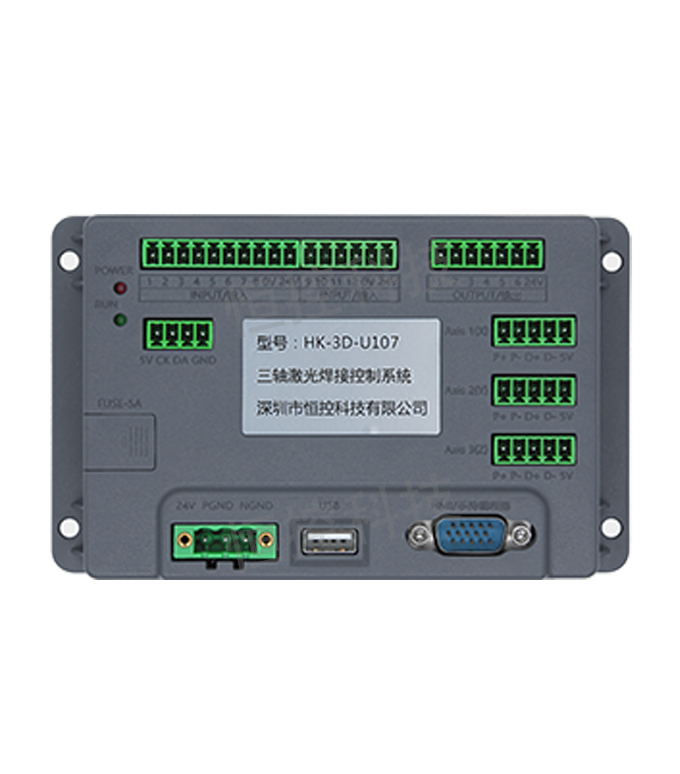

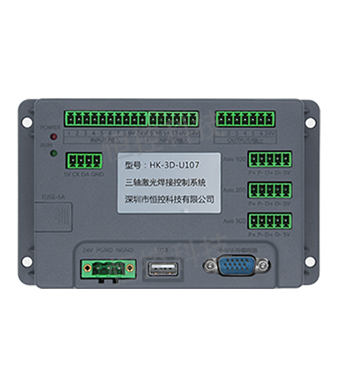

HK-3D-U107 具有3個電機控制軸,可支持YZ+送絲軸。使用的手持編程器采用480 * 272 像素的1600萬色真彩色5寸液晶顯示屏,使編程菜單內容更豐富。手持編程器可以存儲焊接加工文件、系統配置文件,在多臺設備使用中可用手持編程器相互復制焊接加工文件或系統配置文件(也可使用U盤復制)。
采用ARM+DSP控制方案,具有強大的運算能力,速度刷新時間非常小,運動控制加減速性能優越,可支持高精度高速三維直線、三維空間圓弧運動。運動控制主板文件包含可設置的4個工位,每個工位75個文件,每個文件900條編程點,可支持在沒有手持編程器連接下工作,焊接加工文件可用數碼管加按鍵方式選擇。
電機軸數 | 3軸輸出,分別為YZ坐標軸,X送絲軸 |
脈沖輸出頻率 | 4MHz的直線插補,2MHz的圓弧插補(包括三軸空間圓弧插補) |
可編程輸入輸出 | 12路可編程輸入,6路可編程輸出 |
程序存儲空間 | 主板128MB,可存儲4個工位,每個工位75個文件,每個文件900個編程點 |

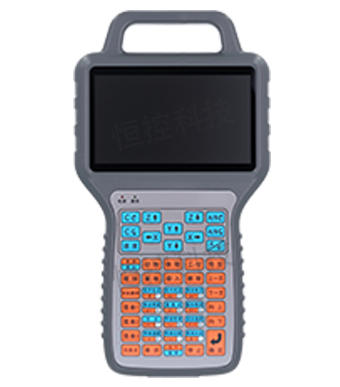

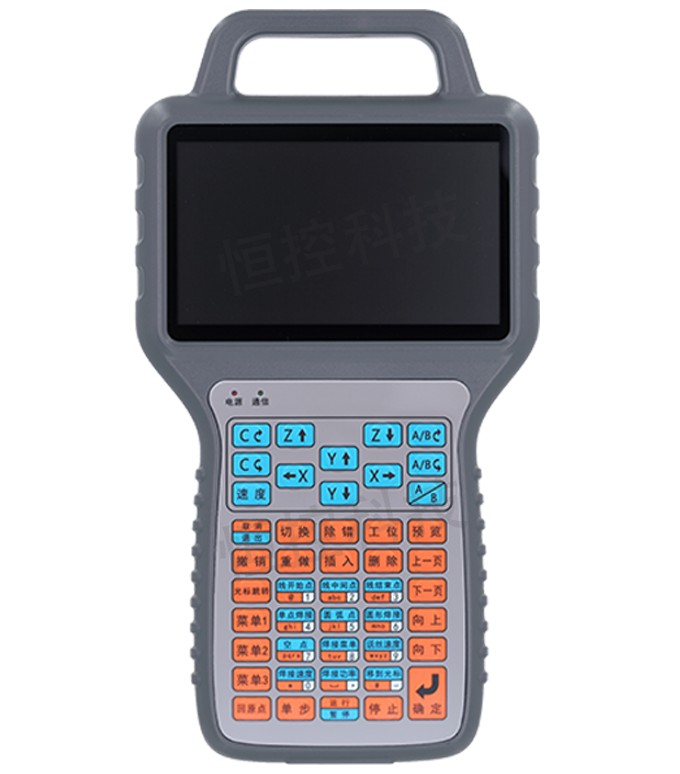

手持編程器 | 5寸真彩色液晶屏,分辨率480*272 |
電源 | DC24V/2A |

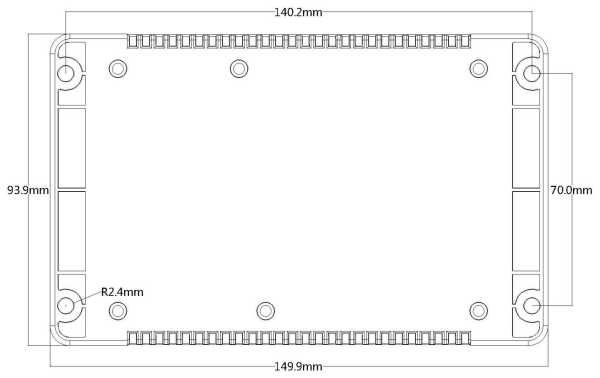

主板尺寸:

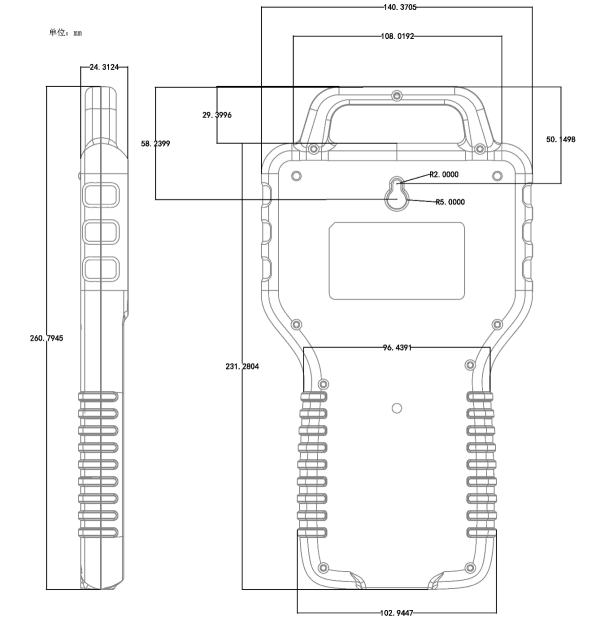

手持編程器尺寸:
